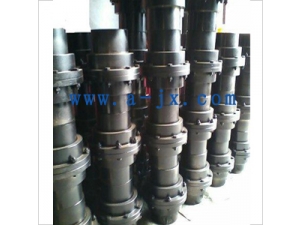

GIICL鼓形齒式聯軸器的技術參數
時間：2012-07-21 00:53:19 作者：admin
GⅡCL型—鼓形齒式聯軸器由于鼓形齒式聯軸器角向補償大于直齒式聯軸器，國內外均廣泛采用鼓形齒式聯軸器，以下是GIICL鼓形齒式聯軸器的基本參數：
|
型號 |
公稱轉距
Tn N·m |
許用轉速[n]
r/min |
軸孔直徑
|
軸孔長度 |
D
|
H
|
A
|
C
|
轉動慣量
kg.㎡ |
潤滑脂用量
mL |
質量
Kg |
|
Y,J1
|
|||||||||||
|
d1,d2
|
L
|
||||||||||
|
GIICL1
|
355
|
4000
|
14-35
|
38-82
|
103
|
2.0
|
36
|
8
|
0.0035-0.00375
|
51
|
3.1
|
|
GIICL2
|
630
|
4000
|
16-45
|
38-112
|
115
|
2.0
|
42
|
8
|
0.00550-0.00675
|
70
|
3.5
|
|
GIICL3
|
1000
|
4000
|
22-56
|
38-112
|
127
|
2.0
|
44
|
8
|
0.010-0.0113
|
68
|
7.0
|
|
GIICL4
|
1600
|
4000
|
38-65
|
60-142
|
149
|
2.0
|
49
|
8
|
0.02-0.0245
|
87
|
12.2
|
|
GIICL5
|
2800
|
4000
|
40-75
|
84-142
|
167
|
2.5
|
55
|
10
|
0.0378-0.0433
|
125
|
18.0
|
|
GIICL6
|
4500
|
4000
|
45-90
|
84-172
|
187
|
2.5
|
56
|
10
|
0.0663-0.0843
|
148
|
26.5
|
|
GIICL7
|
6300
|
3750
|
50-105
|
84-212
|
204
|
3.5
|
60
|
10
|
0.103-0.151
|
175
|
39.2
|
|
GIICL8
|
9000
|
3300
|
55-115
|
84-212
|
230
|
3.0
|
67
|
12
|
0.167-0.241
|
268
|
49.7
|
|
GIICL9
|
14000
|
3000
|
60-135
|
107-252
|
256
|
3.0
|
69
|
12
|
0.316-0.470
|
310
|
79.6
|
|
GIICL10
|
20000
|
2650
|
65-150
|
107-252
|
287
|
3.5
|
78
|
14
|
0.511-0.745
|
472
|
101
|
|
GIICL11
|
31500
|
2350
|
70-175
|
107-302
|
325
|
3.5
|
81
|
14
|
1.096-1.588
|
550
|
161
|
|
GIICL12
|
45000
|
2100
|
75-200
|
107-352
|
362
|
4.0
|
89
|
16
|
1.623-3.055
|
695
|
213
|
|
GIICL13
|
63000
|
1850
|
150-225
|
202-352
|
412
|
4.5
|
98
|
18
|
3.925-4.918
|
1019
|
315
|
|
GIICL14
|
100000
|
1650
|
170-250
|
242-410
|
462
|
5.5
|
172
|
22
|
8.025-9.725
|
3900
|
476
|
|
GIICL15
|
160000
|
1500
|
190-285
|
282-470
|
512
|
5.5
|
182
|
22
|
14.300-17.45
|
3700
|
696
|
|
GIICL16
|
224000
|
1300
|
220-320
|
282-470
|
580
|
7.0
|
209
|
28
|
23.925-29.1
|
4500
|
913
|
|
GIICL17
|
315000
|
1200
|
250-365
|
330-550
|
644
|
7.0
|
198
|
28
|
43.095-53.725
|
4900
|
1322
|
|
GIICL18
|
450000
|
1050
|
280-400
|
380-650
|
726
|
8.0
|
222
|
28
|
78.525-99.500
|
7000
|
1948
|
|
GIICL19
|
630000
|
950
|
300-470
|
380-650
|
818
|
8.0
|
232
|
32
|
136.750-175.5
|
8900
|
3026
|
|
GIICL20
|
900000
|
800
|
360-540
|
450-800
|
928
|
10.5
|
247
|
32
|
261.75-360.75
|
11000
|
3984
|
|
GIICL21
|
1250000
|
750
|
400-600
|
540-800
|
1022
|
11.5
|
255
|
40
|
468.75-561.50
|
13000
|
4977
|
|
GIICL22
|
1600000
|
650
|
450-680
|
540-800
|
1134
|
13.0
|
262
|
40
|
753.750-904.750
|
16000
|
7738
|
|
GIICL23
|
2240000
|
600
|
500-770
|
680-800
|
1282
|
14.5
|
299
|
50
|
1517-1725
|
28000
|
10783
|
|
GIICL24
|
3150000
|
550
|
560-880
|
680-900
|
1428
|
16.5
|
317
|
50
|
2486-3131.75
|
33000
|
15015
|
|
GIICL25
|
4000000
|
460
|
670-1040
|
900-1000
|
1644
|
19.0
|
325
|
50
|
5174.25-7198.25
|
43000
|
24080
|
以上為標準尺寸及其扭矩的對照應用，請大家在選用時盡量選用國標之內，這樣會減少不必要的步奏，使用過程中更加安全可靠。
